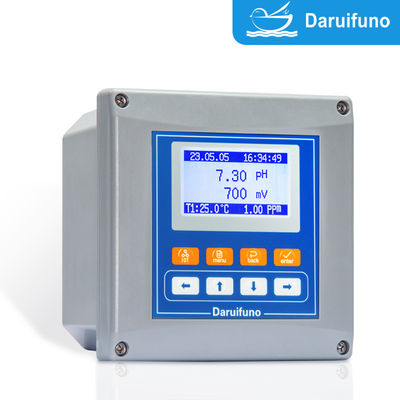

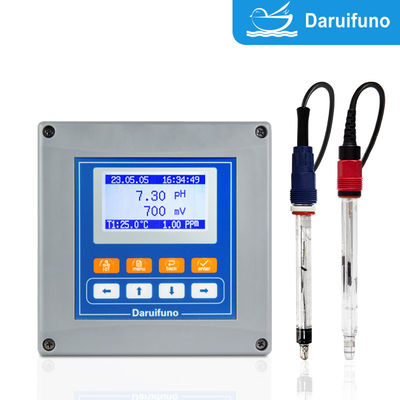

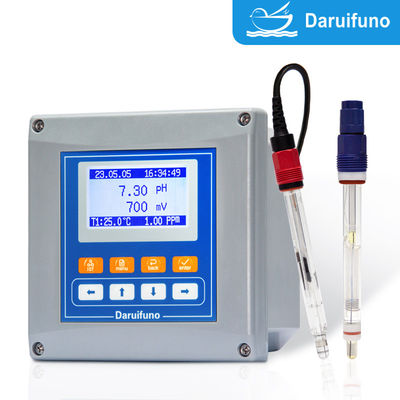

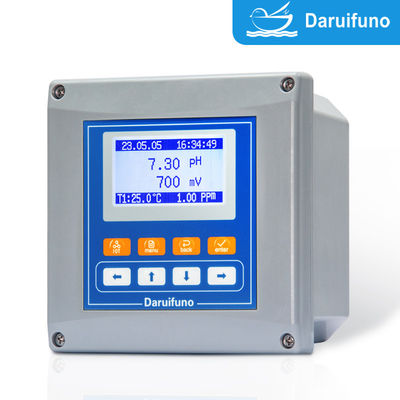

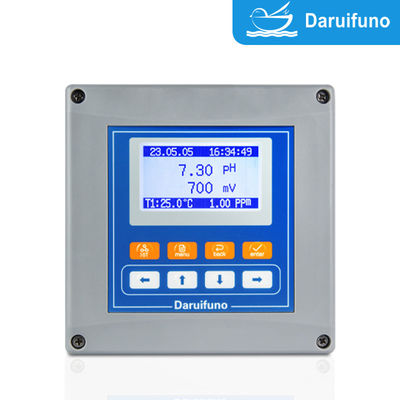

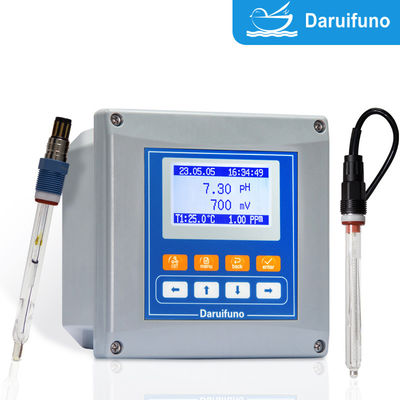

Endüstriyel atık su arıtma için RS485 ile Dule Kanal Analog PH ve ORP Denetleyicisi
Daruifuno markası APX2-PD çift kanallı denetleyici genellikle bir analog pH elektrodunun ve bir analog ORP (oksitasyon azaltma potansiyeli) elektrodunun eşzamanlı bağlantısını destekler.veya iki analog pH sensörü ve iki analog ORP sensörü. Çözümün pH değeri ve oksidasyon azaltma potansiyeli (mV değeri) sırasıyla toplanır. İç analog devre, elektrot sinyalini standart bir voltaj sinyaline dönüştürür.güçlendiriyor ve filtreliyor., ve daha sonra kontrolörün mikroprosesörü sayısal işleme ve yargılama yapar ve böylece röle kontrol sinyali veya analog akım sinyali (örneğin 4-20mA) çıkarır.
pH kanalı: pH değerini (0-14) ölçer ve asit/baz dozlamasını kontrol eder.
ORP kanalı: Dezenfeksiyon (klorlama gibi) veya deklorlama için oksidasyon-azaltma potansiyelini (± 2000mV) ölçer.
Elektrot kontrolör terminaline bağlıdır; kontrolör rölesi çıkışı dozlama pompasına, alarm veya temizleme cihazına bağlıdır; kontrol mantığı, kalibrasyon, temizleme döngüsü vb.Menüden ayarlanabilir.Düzenli kalibrasyon ve veri görüntülenmesi desteklenmektedir.
Ürün parametreleri
| Model |
APX2-PD-A |
APX2-PD-D |
| Ölçme Nesneleri |
2 ölçüm kanalı girişleri, pH veya ORP keyfi olarak seçebilir |
| İlke |
PH |
Cam pH elektrodu (hidrojen iyon konsantrasyon indeksi) |
| ORP |
Platin veya altın elektrotlar (redoks potansiyeli) |
| Ekran Aralığı |
PH: 0~14pH ORP: ± 2000mV Temp: -10~150°C |
| Karar |
PH: 0.01pH ORP: 1mV TEMP: 0.1°C |
| Doğruluk |
0Ölçüm aralığının %0,1 veya ±0,02pH / ±2mV, en büyük olanı alın. |
| Dayanıklılık |
0Birikim olmadan her 24 saatte ölçüm aralığının %05'i |
| Tekrarlanabilirlik |
Ölçme aralığının %0,1'inden daha iyi |
| Geçici tazminat |
Otomatik veya manuel (NTC10K/PT1000) |
| Relay çıkışı |
İki SPST rölesi, Max. yük 3A/250VAC, yüksek/düşük alarm, temp. veya temiz kontrolü ayarlayın |
| Dijital İletişim |
İki telli RS485 arayüzü, Modbus RTU ve JSON |
| Mevcut Çıktı |
İki 0/4 ~ 20mA akım Max. yük 1000Ω |
| Zaman göstergesi |
Yıl/ay/tarih saat/dakika/saniye |
| Tarihsel Veriler |
10000 tarihsel verileri ve son 100 kalibrasyon bakım verisini kaydet |
| Değerlendirme amacı* |
Dahili matris (kalıntı klora eşdeğer) 0 ~ 2.5mg/L |
| Kullanıcı tarafından tanımlanan destek (20x20 matris) |
| Doğrusal karşılık (su örneği istikrarı) |
| Görüntüle |
128 * 64 3.2 inçlik grafik nokta matris LCD |
| Kalibrasyon yöntemi |
PH: 3 puan ORP: 2 puan, kalibrasyon noktaları serbestçe ayarlanabilir |
| Malzeme |
Gelişmiş ABS koruma derecesi: IP66 |
| Güç kaynağı |
AC: 100~240V 50/60Hz |
DC: 18~36V |
| Boyut |
144*144*120mm (Delik boyutu 138*138mm) |
| Çalışma sıcaklığı |
0 ̊60°C, RH <95%, kondensasyon yapmaz |
| Depolama sıcaklığı |
-20 ̊70°C, RH < 55%, yoğunlaşmayan |
| Kurulum |
Duvar montajı, boru kilidi, panel |
Avantajları ve özellikleri
- Çift kanallı giriş: iki elektrodun eşzamanlı bağlantısını destekler (pH + pH, ORP + ORP veya pH + ORP), aynı anda pH ve ORP'yi izler, verimliliği artırır ve kurulum alanını tasarruf eder
- Çift kanallı röle çıkışı: yüksek/düşük alarm, dozlama kontrolü ve diğer işlevleri ayarlayabilir
- Analog sinyal çıkışı (4-20mA): PLC ve DCS sistemleriyle bağlantı kurmak için uygun olan 4-20mA çıkışı sağlar
- Yüksek çözünürlüklü LCD ekran pH/ORP, elektrot durumu, sıcaklık, röle durumu vb.
- Tarih kaydı fonksiyonu: kolay izlenebilirlik için ölçüm verilerini ve alarm kayıtlarını depoluyor
- Elektronik saat: zaman damgası sağlar, veri kaydıyla işbirliği yapar İçeriye geçmiş kaydı ve elektronik saat, önemli olayların zamanını sorgulayabilirsiniz
- Otomatik temizlik kontrolü: elektrot ömrünü uzatmak için temizlik rölesi çıkışını sağlar, zamanlamayı veya koşullu tetikleme temizlik fonksiyonunu destekler
- Çoklu kalibrasyon yöntemleri: doğruluğu artırmak için 1 noktalı, 2 noktalı veya çok noktalı kalibrasyonu destekler
- İki kanal birbirinden izole edilmiş.
- Her kanal bağımsız bir ısıtma sistemine bağlanabilir.
- pH, ORP ve sıcaklık aynı anda test edildiğinde, metre içindeki algoritma aynı anda dezenfeksiyon yeteneğini değerlendirebilir ve pH, ORP, sıcaklık ve klor değerlerini gösterebilir.
- Aynı anda pH/ORP izleme, doz kontrolü ve veri sinyali uzaktan iletimini karşılamak.
- Menü tabanlı işletim Çok dilli destek, kullanıcı dostu arayüzü, basit işletim
Daruifuno PH ORP denetleyici APX2-PD geçmiş kaydı ve elektronik saat fonksiyonu1Tarih kayıt fonksiyonu.
1Ölçüm verilerini, alarm olaylarını vb. saklar.
Kayıt aralığı ayarlanabilir (örneğin her 10 dakikada)
2Elektronik saat fonksiyonu
Gerçek zamanlı saat modülü, olay kaydının doğru zamanını sağlamak için
Daruifuno PH ORP denetleyicisi APX2-PD iki yönlü röle kontrolü dozlama prensibi
pH'ın üst/alt sınırını ayarlayın.
Örnek: pH > 9, asit dozlama pompasını çalıştırın.
pH < 6, alkali dozlama pompasını çalıştırın.
Sık sık değiştirmeyi önlemek için histerez aralığını ayarlayabilirsiniz.
Daruifuno PH ORP kontrolörü APX2-PD otomatik temizlik kontrol prensibi
Temizlik rölesi sabit bir zamanda başlamak için ayarlanabilir (örneğin her 24 saatte bir);
Elektrodu temizlemek için solenoid valfini veya su pompasını başlatır.
Elektrot yüzeyinde yapışmanın neden olduğu ölçüm hatalarının önlenmesi.
Daruifuno PH ORP denetleyici APX2-PD pH ve ORP kalibrasyon yöntemi
1. pH kalibrasyonu:
Standart tampon kullanın: pH 4.017.00, 10.01, PH ORP kontrolörü şirketimiz Daruifuno tarafından üretilen, kalibrasyon noktası özgürce ayarlanabilir.
Tek nokta kalibrasyonu: Sıfır noktasını kalibre etmek için pH 7.00 sıvısı kullanın.
İki nokta kalibrasyon: pH 7.00 ve 4.00 veya 10.00, sıfır noktasını ve eğimini kalibre edin.
Kontrolör işleyişi yönlendirir, otomatik olarak istikrarı ve depoları belirler.
2. ORP kalibrasyonu:
+220mV veya +470mV gibi standart bir tampon kullanın.
Kalibrasyon işlemi basittir, genellikle tek bir nokta yeterlidir.
Daruifuno PH ORP denetleyici APX2-PD denetleyici kurulum yöntemiKurulum yöntemi:
Panel montajı (açma montajı, IP66 koruma paneli)
Duvar montajı (adaptif koruyucu kabuk)
Boru hattı kuruluşu
Kurulum ortamı:
Doğrudan güneş ışığı, yüksek sıcaklık ve yüksek nemden kaçının.
Kablolar, elektrik hatlarıyla aynı kabloyu paylaşmaktan kaçınmak için ayrı ayrı yönlendirilir.
- Hayır.Uygulama:
◇ Yüzey suyu
◇ Kaynak suyu
◇ Su yetiştiriciliği suları
◇ Manzara suyu
◇ Su tesisatının ithalatı
◇ Su arıtma işleminin izlenmesi
◇ İçme suyu,
◇ Yeraltı suyu, yüzme havuzu
◇Endüstriyel süreç izleme ve dozlama kontrol yönetimi
◇Kimyasal, petrol, kağıt, gıda ve ilaç, galvanizasyon, PCB imalatı vb.
◇ Belediye/endüstriyel su arıtma
◇ Soğutma suyunun dolaşımını izlemek
◇ Elektroplating/kimyasal sıvı kontrolü
◇ Gıda ve içecek üretim hattı
◇ Asit-baz etkisizleştirme reaksiyon tankı kontrolü
