Tüm su arıtma için iki elektrot sistemi klor dioksit sensörü

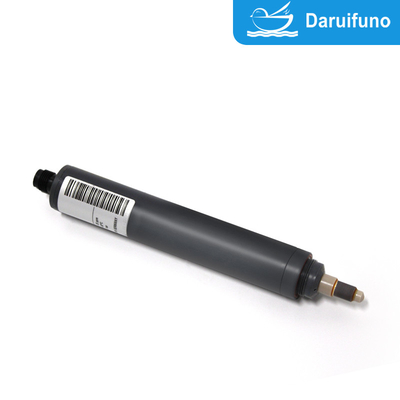

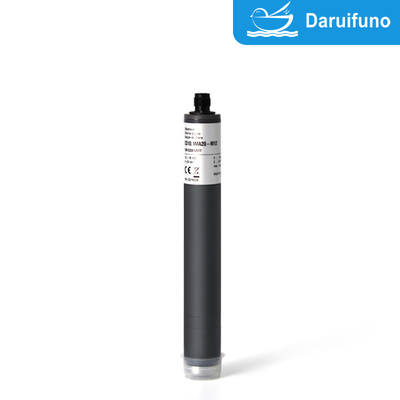

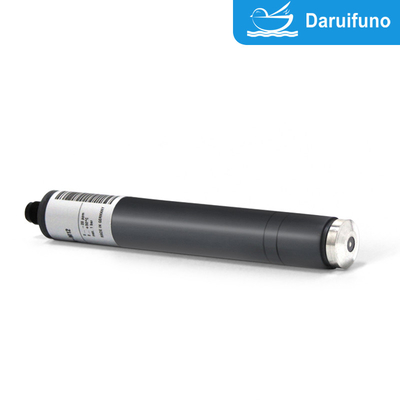

İki elektrotlu sistemKlor Dioksit sensörüCD10.1 Özellikle sudaki klor dioksit konsantrasyonunu ölçmek için kullanılır.Her türlü su arıtımında kullanılabilen, mekanik olarak güçlü membran sistemi, yüzey aktif maddelere dayanıklı, kimyasallara karşı yüksek direnç, isteğe bağlı aralık 0~0.5/2/5/10/20/200ppm.

Amperometrik İki Elektrotlu Klor Dioksit Sensörü CD10.1, sudaki klor dioksiti tespit etmek için kullanılır ve su arıtma, endüstriyel atık su izleme ve diğer alanlarda yaygın olarak kullanılır. Bu sensörün avantajları ve tüm işlevsel özellikleri şunlardır:
Yüksek seçicilik:Klor dioksite karşı yüksek özgüllüğe sahiptir ve diğer oksitleyici maddelerin etkileşimini etkili bir şekilde önleyebilir.
Yüksek hassasiyet:Sensör, sudaki düşük konsantrasyonlardaki klor dioksiti tespit edebilir, çeşitli su kalitesi koşullarına uygundur ve doğru ölçüm sonuçları sağlar.
Hızlı yanıt:Sensör, klor dioksit konsantrasyonundaki değişiklikleri çok kısa sürede tespit edebildiğinden, hızlı geri bildirimin gerekli olduğu durumlar için uygundur.
Uzun vadeli istikrar:Kaplama, elektrodu sudaki kirleticilerin etkisinden korur, sensörün kullanım ömrünü uzatır ve uzun süre stabil çalışmasını sağlar.
Düşük bakım gereksinimi:Kaplama teknolojisi elektrot kirlenmesini azaltır, sık temizlik ve kalibrasyon ihtiyacını azaltır, bakım maliyetlerini ve iş yükünü azaltır.
Ekonomik:Uzun ömürlü ve bakımı kolay olduğundan kullanım maliyeti düşüktür ve otomatik izleme sistemlerinde uzun süreli kullanıma uygundur.

Fonksiyonel özellikler:
İki elektrotlu sistem:Sensör, sudaki klor dioksitin redoks akımını ölçmek için potansiyel farkı yoluyla elektrokimyasal reaksiyonu yönlendirmek amacıyla bir çalışma elektrodu ve bir referans elektrodu kullanır.
Kaplama teknolojisi:Sensörün elektrot yüzeyi, sadece klor dioksitin geçmesine ve elektrotla reaksiyona girmesine izin veren, sudaki diğer kirleticileri izole eden, elektrot kirliliğini azaltan ve sensörün kullanım ömrünü uzatan nefes alabilen bir membranla kaplıdır.
Gerçek zamanlı çevrimiçi izleme:Sensör, sudaki klor dioksitin sürekli çevrimiçi izlenmesi için uygundur ve proses kontrolünün doğruluğunu ve güvenilirliğini sağlamak için su kalitesi bilgilerinin gerçek zamanlı geri bildirimini günün her saati sağlayabilir.
Sıcaklık telafi fonksiyonu:Bazı sensörler, farklı sıcaklık ortamlarında ölçüm doğruluğunu koruyabilen ve sıcaklık dalgalanmalarından kaynaklanan hataları önleyebilen sıcaklık dengeleme fonksiyonu ile donatılmıştır.
Düşük güç tüketimi:Amper sensörler düşük güç tüketimine sahiptir ve özellikle sınırlı güç kaynağına sahip otomatik izleme sistemlerinde uzun süreli kullanıma uygundur.
Kirlilik önleyici tasarım:Kaplama korumasının yanı sıra, bazı sensörler karmaşık su kalitesi koşullarında çalışabilen, daha güçlü kirlenme önleyici özelliklere sahip olan ve yüzen nesnelerin veya tortuların etkisini azaltan özel bir tasarıma da sahiptir.
Geniş uygulama senaryoları yelpazesi:Sensör, tüm su arıtma endüstrilerinde, suda bulunan klordioksitin dezenfeksiyon etkisini ve kalıntı miktarını izlemek amacıyla kullanılabilir.

Genel olarak, amper kaplamalı iki elektrotlu klor dioksit sensörü, yüksek hassasiyet, hızlı tepki, uzun vadeli kararlılık ve düşük bakım gereksinimleri özelliklerini bir araya getirir ve çeşitli su kalitelerinde doğru tespit ve uzun vadeli izleme için uygundur.

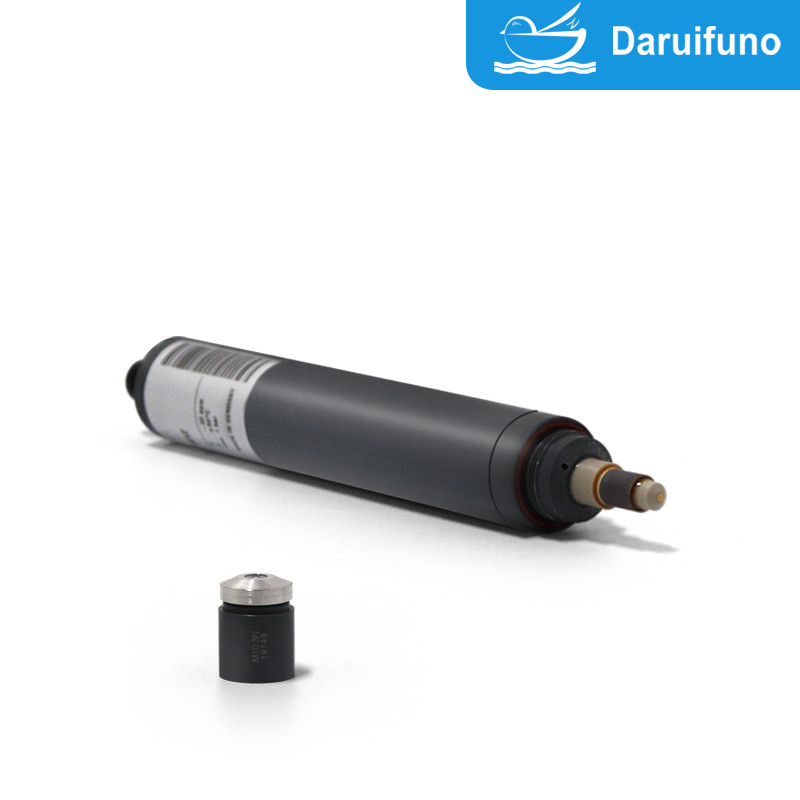

Tedarik kapsamı:CD10.1 sensörü, membran kapağı, elektrolit

	CD10.1
Depolamak	Sensör: kuru ve elektrolitsiz +5 … +40 °C'de sınır yok
	Elektrolit: Güneş ışığından korunan orijinal şişede +5 … +35 °C min. 1 yıl veya belirtilen EXP-Tarihine kadar
	Membran kapağı: orijinal ambalajında ​​+5 … +40 °C'de sınır yok (Kullanılmış membran kapakları saklanamaz)
Bakım	Ölçüm sinyalinin düzenli olarak kontrolü, haftada en az bir kez Aşağıdaki özellikler su kalitesine bağlıdır: Membran kapağının değişimi: yılda bir kez (su kalitesine bağlı olarak) Elektrolit değişimi: 3 - 6 ayda bir

Seçenek 1: Tutma halkası

- Akış hücresinde >0,5 bar basınçlarla çalışırken - Tutma halkasının boyutları 29 x 23,4 x 2,5 mm, yarıklı, PETP - Oluk için farklı pozisyonlar seçilebilir (talep üzerine)

Teknik Veriler

1. CD10.1 (Analog çıkış, analog dahili sinyal işleme)

Sensör elektroniğinde galvanik izolasyon bulunmadığından potansiyelsiz elektrik bağlantısı gereklidir.

	Ölçme menzil içinde ppm	Çözünürlük içinde ppm	Çıktı Çıktı rezistans	Nominal eğim içinde mV/ppm	Gerilim tedarik	Bağlantı
CD10.1H-M12	0,005…2,00 0	0,001	0…-2000 mV 1 kΩ	- 1000	±5 - ±15 VDC 10mA	5 kutuplu M12 fişli flanş Tellerin işlevi: PIN1: ölçüm sinyali PIN2: +U PİN3: -U PIN4: sinyal GND PIN5: nc
CD10.1N-M12	0,05…20,00	0,01		- 100
CD10.1L-M12	0,5…200,0	0,1		- 10
CD10.1HUP-M12	0,005…2,00 0	0,001	0…+2000 mV 1 kΩ	+1000	10 - 30 VDC 10mA	5 kutuplu M12 fişli flanş Tellerin işlevi: PIN1: ölçüm sinyali PIN2: +U PIN3: güç GND PIN4: sinyal GND PIN5: nc
CD10.1Yukarı-M12	0,05…20,00	0,01		+100
CD10.1LUp-M12	0,5…200,0	0,1		+10

(Teknik değişikliklere tabidir!)



2. CD10.1 (analog çıkış, dijital sinyal işleme)

Analog çıkış / dijital

- Güç kaynağı sensörün içinde galvanik olarak izole edilmiştir.

- Çıkış sinyali de galvanik olarak izole edilmiştir, yani potansiyelsizdir.

	Ölçme menzil içinde ppm	Çözünürlük içinde ppm	Çıktı Çıktı rezistans	Nominal Eğim içinde mV/ppm	Güç kaynağı	Bağlantı
CD10.1H-An-M12	0,005…2,000	0,001	analog 0…-2 V (maks. -2,5 V) 1 kΩ	- 1000	9-30 VDC yaklaşık 20-56 mA	5 kutuplu M12 fişli flanş Tellerin işlevi: PIN1: ölçüm sinyali PIN2: +U PIN3: güç GND PIN4: sinyal GND PIN5: nc
CD10.1N-An-M12	0,05…20,00	0,01		- 100
CD10.1L-An-M12	0,5…200,0	0,1		- 10
CD10.1H-Ap-M12	0,005…2,000	0,001	analog 0…+2 V (maks. +2,5 V) 1 kΩ	+1000
CD10.1N-Ap-M12	0,05…20,00	0,01		+100
CD10.1L-Ap-M12	0,5…200,0	0,1		+10

(Teknik değişikliklere tabidir!)



3. CD10.1 (dijital çıkış, dijital sinyal işleme)

- Güç kaynağı sensörün içinde galvanik olarak izole edilmiştir.

- Çıkış sinyali de galvanik olarak izole edilmiştir, yani potansiyelsizdir.

	Ölçme menzil içinde ppm	Çözünürlük içinde ppm	Çıktı Çıkış direnci	Güç kaynağı	Bağlantı
CD10.1H-M0c	0,005…2,000	0,001	Modbus RTU Sensörde sonlandırma direnci yoktur.	9-30 VDC yaklaşık 20-56 mA	5 kutuplu M12 fişli flanş Tellerin işlevi: PIN1: ayrılmış PİN2: +U PIN3: güç GND PIN4: RS485B PIN5: RS485A
CD10.1N-M0c	0,05…20,00	0,01
CD10.L-M0c	0,5…200,0	0,1

(Teknik değişikliklere tabidir!)



4. CD10.1 4-20 mA (analog çıkış, analog dahili sinyal işleme)

Sensör elektroniğinde galvanik izolasyon bulunmadığından potansiyelsiz elektrik bağlantısı gereklidir.

4.1 Elektrik bağlantısı: 2 kutuplu terminal kelepçesi

	Ölçme menzil içinde ppm	Karar N içinde ppm	Çıktı Çıktı rezistans	Nominal eğim içinde mA/ppm	Gerilim tedarik	Bağlantı
CD10.1MA0.5	0,005…0,500	0,001	4…20 mA kalibre edilmemiş	32.0	12…30 VDC RL 50Ω…RL 900Ω	2 kutuplu terminal (2x1 mm²)   Önerilen: Yuvarlak kablo 4 mm 2x0,34 mm²
CD10.1MA2	0,005…2,000	0,001		8.0
CD10.1MA5	0,05…5,00	0,01		3.2
CD10.1MA10	0,05…10,00	0,01		1.6
CD10.1MA20	0,05…20,00	0,01		0,8
CD10.1MA-200	0,5…200,0	0,1		0,08

(Teknik değişikliklere tabidir!)

4.2 Elektrik bağlantısı: 5 kutuplu M12 fişli flanş

	Ölçme menzil içinde ppm	Çözünürlük içinde ppm	Çıktı Çıktı rezistans	Nominal eğim içinde mA/ppm	Gerilim tedarik	Bağlantı
CD10.1MA0.5-M12	0,005…0,500	0,001	4…20 mA kalibre edilmemiş	32.0	12…30 VDC RL 50Ω…RL 900Ω	5 kutuplu M12 fişli flanş İşlevi teller: PIN1: nc PİN2: +U PİN3: -U PIN4: yok. PIN5: nc
CD10.1MA2-M12	0,005…2,000	0,001		8.0
CD10.1MA5-M12	0,05…5,00	0,01		3.2
CD10.1MA10-M12	0,05…10,00	0,01		1.6
CD10.1MA20-M12	0,05…20,00	0,01		0,8
CD10.1MA-200-M12	0,5…200,0	0,1		0,08

(Teknik değişikliklere tabidir!)



Kıyamamak Parçalar

Tip	Membran kapağı	Elektrolit	Zımpara	O-ring
Tüm CD10.1	M10.3N Sanat no. 11057	ECD4 ● ECD7/W, 100 ml Ürün no. 11030	S2 Sanat no. 11906	20 x 1,5 silikon Sanat no. 11803

(Teknik değişikliklere tabidir!)
