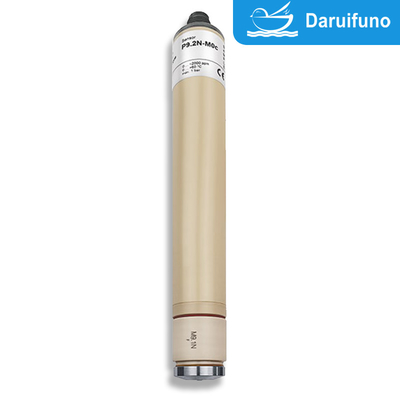

İki Elektrot Sistemi Peracetik Asit Sensörü Tüm Su Tedavileri İçin Kimyasallara Yüksek Tolerans
Çifte elektrot sistemi olan zar peracetik asit sensörü P9.3, tüm su arıtmalarında kullanılır.ve kimyasallara karşı yüksek toleranslıdırEn yüksek su sıcaklığı 60°C'dir ve isteğe bağlı aralık 0~200/2000/20000 ppm'dir.
Su arıtma için yüksek performanslı bir izleme cihazıdır.Tasarımı ve süreç özellikleri çeşitli uygulama senaryolarında iyi çalışmasını sağlar.Aşağıdaki detaylı işlem özellikleri ve avantajları şunlardır::
Süreç özellikleri
Çift elektrotlu sistem tasarımı
Çalışma elektrotu ve referans elektrotu:Yüksek hassasiyetli peracetik asit tespitini sağlamak için çift elektrot sistemi aracılığıyla istikrarlı ve doğru sinyaller sağlamak.
Sinyal istikrarı:Elektrot konfigürasyonu gürültüyü ve arka plan müdahalelerini etkili bir şekilde azaltır.
Membran ayırma teknolojisi
Seçici geçirgen zar:Sensör yüzeyi, müdahale eden maddeleri korurken peracetik asit moleküllerinin geçmesine izin veren seçici bir zarla kaplıdır.
Geliştirilmiş dayanıklılık:Elektrodu korumak, kimyasal kayıpları azaltmak ve ekipmanların kullanım ömrünü uzatmak.
Kimyasal korozyon direnci
Malzeme, karmaşık kimyasal ortamlara dayanabilen ve çeşitli su arıtma senaryoları için uygun olan yüksek kimyasal korozyon direnci ile seçilir.Örneğin endüstriyel atık su ve yüksek derecede kirlenmiş su izleme.
Gerçek zamanlı online izleme
Sensör, su arıtma sürecinin sürekli izlenmesi ve dinamik ayarlanması için otomatik izleme sistemine doğrudan bağlanabilir.
Otomatik sıcaklık telafi
Dahili sıcaklık telafi fonksiyonu, farklı su sıcaklığı koşullarında tutarlı test sonuçları sağlar.
Avantajlar
Yüksek hassasiyet ve hassasiyet
Düşük konsantrasyonlu peracetik asidin tespit doğruluğu yüksektir, bu da sıkı su kalitesi gereksinimleri olan senaryolar için uygundur.
Güçlü bir müdahale karşıtı yetenek
Selektif membran, diğer kimyasalların müdahalesini etkili bir şekilde azaltır ve ölçüm verilerinin doğruluğunu sağlar.
Düşük bakım gereksinimleri
Sensör diyafragması dayanıklıdır ve değiştirilmesi kolaydır, ekipman tasarımı basittir ve bakım maliyeti düşüktür.
Otomatik kalibrasyon fonksiyonu, manuel işletim sıklığını azaltır.
Hızlı yanıt
Yanıt süresi kısa ve su kalitesi değişikliklerini hızlı bir şekilde yakalayabilir ve su arıtma süreci ayarları için zamanında geri bildirim sağlayabilir.
Çevre koruma ve güvenliği
Rejanlar gerekmez, bu da kimyasal atık üretimini azaltır ve çevre dostudur.
Uzun vadeli istikrar
Yüksek toleranslı malzemeler ve membran tasarımı, ekipmanların uzun süreli çalışma sırasında güvenilirliğini ve istikrarını sağlar.
Özellikler
|
P9.3
|
| Gösterge |
Perasetik asit |
|
Uygulama
|
Her türlü su arıtma
Gerginlikler ve iletkenlik asitleri tolere edilir.
(örneğin şişe yıkama makinesi, CIP tesisleri)
|
| Ölçüm sistemi |
Membranla kaplı, amperometrik 2 elektrot sistemi |
|
Elektronik
|
Analog versiyonu: - çıkış voltajı
- Galvanik olarak izole edilmemiş elektronik
- Analog iç veri işleme
- çıkış sinyali: analog (analog-out/analog)
Dijital versiyonu: - elektronik tamamen galvanik olarak izole edilmiştir
- dijital iç veri işleme
- çıkış sinyali: analog (analog-out/digital)
ya da
Dijital (dijital çıkış/dijital)
mA versiyonu: - akım çıkışı analog
- Galvanik olarak izole edilmemiş elektronik
- çıkış sinyali: analog (analog-out/analog)
|
|
Ölçüm aralığı hakkında bilgi
|
Bir sensörün gerçek eğimleri, nominal eğimlerin % 65 ila % 150 arasında üretimle ilgili olarak değişebilir.
Not: %100'den fazla bir eğimde ölçüm aralığı buna göre azaltılır.
(Örneğin: 150% eğim → belirtilen ölçüm aralığının 67%'i)
|
|
Doğruluk
Tekrarlanan koşullarda (25 °C, içme suyunda) tam ölçek değerinden kalibrasyondan sonra
|
Ölçüm aralığı 2000 mg/l: 400 mg/l <2%
1600 mg/l < 3%
|
|
Çalışma sıcaklığı
|
Su sıcaklığını ölçmek: 0... +60 °C
(ölçme suyunda buz kristalı yok)
|
| Çevre sıcaklığı: 0... +55 °C |
| Sıcaklık telafi |
Otomatik olarak, entegre bir sıcaklık sensörü tarafından ani sıcaklık
Değişikliklerden kaçınmak gerekir.
T90: Yaklaşık 3,5 dakika.
|
|
Maks. izin verilen çalışma basıncı
|
Savunma halkaları olmadan çalışmak:
0.5 bar
Basınç dürtüleri ve/veya titreşim yok
|
|
Akış hücresindeki tutma halkasıyla çalışmak
1.0 bar,
Basınç dürtüleri ve/veya titreşim yok
(bakınız seçenek 1)
|
|
Akış Hızı
(Gelen akış hızı)
|
Akış hücresinde yaklaşık olarak 15-30L/h (33 ¢ 66 cm/s), küçük akış hızı bağımlılığı verilir. |
| pH aralığı |
pH 1 ‡ pH 8 (Şekil ‡ P9.3 ve P10.1'in pH'a karşı eğimine bakın, s. 8) |
|
|
P9.3
|
|
Çıkış süresi
|
Ölçme aralığı 200 mg/L: İlk çalıştırma yaklaşık 3 saat.
Ölçme aralığı 2000 mg/L: İlk çalıştırma yaklaşık 1 saat
Ölçüm aralığı 20000 mg/L: İlk çalıştırma yaklaşık 30 dakika.
|
| Yanıt süresi |
T90: 10 °C'de yaklaşık 3,5 dakika
50 °C'de yaklaşık 45 saniye
|
| Sıfır Noktası Düzenlemesi |
Gerek yok. |
| Kalibrasyon |
Aygıtta, analitik belirleme yoluyla |
|
Müdahaleler
|
O3: ölçüm değerinin yüksek artışı
ClO2: ölçüm değerini arttırır
H2O2: ölçüm değerine çok düşük etkisi (PAA sinyalinin azalması)
|
| İletişimsellik asitlerinin etkisi |
Suyun %1'inde sülfürik asit, %1'inde nitrik asit veya %1'inde fosforik asit bulunmamaktadır.
ölçüm davranışına etkisi
|
| Dezenfektan bulunmuyor |
En fazla 24 saat. |
|
Bağlantı
|
mV sürümü: 5 kutuplu M12, fişlenmiş flens
Modbus versiyonu: 5 kutuplu M12, fişlenmiş flens
4-20 mA versiyonu: 2 kutuplu terminal veya
5 kutuplu M12, fişlenmiş flens
|
|
Sensör kablosunun maksimum uzunluğu
(iç sinyali işleme bağlı olarak)
|
Analog |
< 30 m |
| Dijital |
> 30 m izin verilir
Kablo uzunluğu uygulamaya bağlıdır
|
| Koruma tipi |
5 kutuplu M12 fişleme flens: IP68
MA kapaklı 2 kutuplu terminal: IP65
|
| Malzeme |
Elastomer zarı, PEEK, paslanmaz çelik 1.4571 |
|
Boyut
|
Çap: yaklaşık 25 mm
Uzunluk: mV sürümü yaklaşık 190 mm (analog sinyal işleme)
Yaklaşık 205 mm (dijital sinyal işleme)
Modbus versiyonu yaklaşık 205 mm
4-20 mA versiyonu yaklaşık 220 mm (2 kutuplı terminal)
Yaklaşık 190 mm (5 kutup-M12)
|
| Ulaşım |
+5... +50 °C (Sensör, elektrolit, membran kapağı) |
|
|
P9.3
|
|
Depolama
|
Sensör: kuru ve elektrolitsiz +5... +40 °C'de sınırsız |
|
Elektrolit: Güneş ışığından korunmuş orijinal şişede +5... +35 °C min 1
Yıl veya belirtilen son kullanma tarihi
|
|
Membran kapağı: orijinal ambalajda +5... +40 °C'de sınır yoktur
(kullanılmış zar kapakları saklanamaz)
|
|
Bakım
|
Ölçüm sinyalinin düzenli kontrolü, haftada en az bir kez
Aşağıdaki özellikler su kalitesine bağlıdır:
Membran kapağının değiştirilmesi: yılda bir kez
Elektrolit değişimi: her 3 - 6 ayda bir
|
|
|
|
|
Seçenek 1:
Değerlendirme Yüzük
|
Akış hücresinde > 0,5 bar basınçta çalışırken
Döşemeleri: 29 x 23.4 x 2.5 mm, PETP
️ Çukur için farklı pozisyonlar seçilebilir
(istek üzerine)
|
|
Teknik Veriler
1.P9.3 (Analog çıkış, analog iç Sinyal işleme)
Algılayıcı elektronik galvanik ile donatılmadığı için potansiyelsiz bir elektrik bağlantısı gereklidir.
|
Ölçme Aralık |
Karar |
Çıkış Çıkış direnci |
İsimsel eğim |
Voltaj tedarik |
Bağlantı |
|
P9.3H-M12
|
0...200 ppm
|
0.1 ppm
|
0...-2000 mV
1 kΩ
|
-10 mV/ppm
|
±5 - ±15 VDC
10 mA
|
5 kutuplu M12 fişlenme flens
Kabloların işlevi:
PIN1: ölçüm sinyali
PIN2: +U
PIN3: -U
PIN4: GND sinyali
PIN5: n.c.
|
|
P9.3N-M12
|
5...2000 ppm
|
1 ppm
|
-1 mV/ppm
|
|
P9.3L-M12
|
0.005...2 % (20000 ppm) |
0.001 %
(10 ppm)
|
-1000mV/%
(-0,1 mV/ppm)
|
| P9.3Up2000-M12 |
5...2000 ppm |
1 ppm |
0...+2000 mV
1 kΩ
|
+1 mV/ppm |
10 - 30 VDC
10 mA
|
5 kutuplu M12 fişlenme flens
Kabloların işlevi: PIN1: ölçüm sinyali PIN2: +U
PIN3: güç GND PIN4: sinyal GND PIN5: n.c.
|
|
P9.3Up5000-M12
|
50...5000 ppm
|
1 ppm
|
+0,4 mV/ppm
|
(Teknik değişikliklere tabi.)
2.P9.3 (analog) çıkış, dijital iç Sinyal işleme)
Analog çıkış / dijital
- Güç kaynağı sensörün içinde galvanik olarak izole edilmiş.
- Çıkış sinyali de galvanik olarak izole edilmiş, yani potansiyelsiz.
|
Ölçme Aralık |
Karar |
Çıkış
Çıkış direnci
|
İsimsel eğim |
Voltaj tedarik |
Bağlantı |
| P9.3H-An-M12 |
0... 200 ppm |
0.1 ppm |
analog
0...-2 V
(max. -2,5 V)
1 kΩ
|
-10 mV/ppm |
9-30 VDC
yaklaşık 20-56 mA
|
5 kutuplu M12 fişlenme flens
Kabloların işlevi:
PIN1: ölçüm sinyali
PIN2: +U
PIN3: güç GND PIN4: sinyal GND PIN5: n.c.
|
| P9.3N-An-M12 |
5... 2000 ppm |
1 ppm |
-1 mV/ppm |
| P9.3L-An-M12 |
0.005... % 2
(00:00 pm)
|
0.001 %
(10 ppm)
|
-1000mV/%
(-0,1 mV/ppm)
|
| P9.3H-Ap-M12 |
0... 200 ppm |
0.1 ppm |
analog
0...+2 V
(max. +2,5 V)
1 kΩ
|
+10 mV/ppm |
| P9.3N-Ap-M12 |
5... 2000 ppm |
1 ppm |
+1 mV/ppm |
| P9.3L-Ap-M12 |
0.005... % 2
(00:00 pm)
|
0.001 %
(10 ppm)
|
+1000mV/%
(+0,1 mV/ppm)
|
(Teknik değişikliklere tabi.)
3.P9.3 (dijital) çıkış, dijital iç Sinyal işleme)
- Güç kaynağı sensörün içinde galvanik olarak izole edilmiş.
- Çıkış sinyali de galvanik olarak izole edilmiş, yani potansiyelsiz.
|
Ölçme Aralık |
Karar |
Çıkış
Çıkış direnci
|
Voltaj tedarik |
Bağlantı |
|
P9.3H-M0c
|
0... 200 ppm
|
0.1 ppm
|
Modbus RTU
Sensörde sonlandırma dirençleri yok.
|
9-30 VDC
yaklaşık 20-56 mA
|
5 kutuplu M12 fişlenme flens
Kabloların fonksiyonu: PIN1: rezerve edildi
PIN2: +U
PIN3: Güç GND
PIN4: RS485B
PIN5: RS485A
|
|
P9.3N-M0c
|
5... 2000 ppm
|
1 ppm
|
|
P9.3L-M0c
|
0.005... % 2
(00:00 pm)
|
0.001 %
(10 ppm)
|
(Teknik değişikliklere tabi.)
4.P9.3 4-20 mA (analog) çıkış, analog iç Sinyal işleme)
Algılayıcı elektronik galvanik ile donatılmadığı için potansiyelsiz bir elektrik bağlantısı gereklidir.
4.1Elektrikli Bağlantı: 2 direği terminal Klemp
|
Ölçme Aralık |
Karar |
Çıkış Çıkış direnci |
İsimsel eğim |
Voltaj tedarik |
Bağlantı |
| P9.3MA-200 |
0... 200 ppm |
0.1 ppm |
Kalibre edilmemiş 4...20 mA
|
0.08 mA/ppm |
12...30 VDC
RL = 50Ω (12V)... 900Ω (30V)
|
2 kutuplu terminal (2 x 1 mm2)
Önerilen: Yuvarlak kabloØ 4 mm
2 x 0,34 mm2
|
| P9.3MA-2000 |
5... 2000 ppm |
1 ppm |
0.008 mA/ppm |
| P9.3MA-2% |
0.005... % 2
(20000 ppm)
|
0.001 %
(10 ppm)
|
8.0 mA/%
(0.0008 mA/ppm)
|
(Teknik değişikliklere tabi.)
4.2Elektrikli Bağlantı: 5 direği M12 Plug-on Flanş
|
Ölçme Aralık |
Karar |
Çıkış Çıkış direnci |
İsimsel eğim |
Voltaj tedarik |
Bağlantı |
|
P9.3MA-200-M12
|
0... 200 ppm
|
0.1 ppm
|
4...20 mA
Kalibre edilmemiş |
0.08 mA/ppm
|
12...30 VDC
RL = 50Ω
(12V)... 900Ω (30V) |
5 kutuplu M12 fişlenmiş flens
Kabloların işlevi:
PIN1: n. c.
PIN2: +U
PIN3: -U
PIN4: n c.
PIN5: n.c.
|
| P9.3MA-2000-M12 |
5... 2000 ppm |
1 ppm |
0.008 mA/ppm |
|
P9.3MA-2%-M12
|
0.005... % 2
(20000 ppm)
|
0.001 %
(10 ppm)
|
8.0 mA/%
(0.0008 mA/ppm)
|
(Teknik değişikliklere tabi.)
Yedek Parçalar
| Türü |
Membran şapka |
Elektrolit |
Emery |
O-Yüzük |
|
P9.3
P9.3L değil
ve P9.3MA-2%
|
M9.3N
11058 numaralı madde |
EPS9H/W, 100 ml
11025 numaralı madde
|
S2
Sanat N: 11906
|
20 x 1,5 silikon
Sanat N: 11803
|
|
P9.3L
P9.3MA-% 2
|
EPS9L/W, 100 ml
Madde 11024 |
(Teknik değişikliklere tabi.)
P9.3 ve P10.1'in solopu pH karşısında
