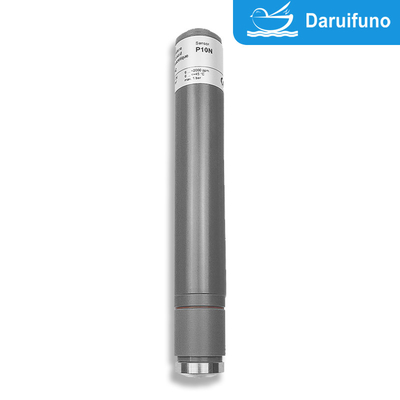

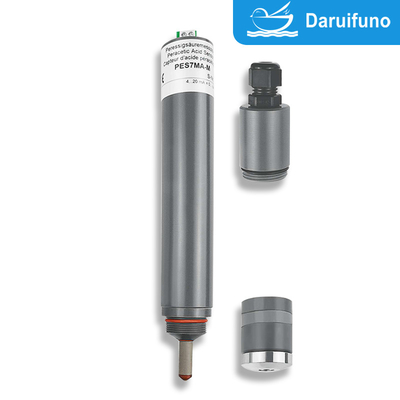

Tüm su arıtma uygulamaları için yüksek kimyasal dirençli zarla kaplı perasitik asit sensörü
İki elektrot sistemi olan membranlı peracetik asit sensörü P10.1, tüm su arıtmalarında kullanılır.Su sıcaklığının en yüksek seviyesi 45°C'dir.Seçilebilir aralık 0~20/200/2000/5000/20000/50000 ppm. Ana özellikleri ve avantajları şunlardır:
Özellikleri
1Basit iki elektrot yapısı:
Çalışan elektrotu ve referans elektrotu içerir, kompakt tasarım, ekipman veya sisteme entegre edilmesi kolaydır.
Elektrotlar arasındaki karmaşık etkileşimleri azaltır ve sinyal istikrarını artırır.
2Seçimsel algılama:
Perasetik asidin spesifik tespit edilmesi için membran teknolojisi ile diğer müdahale edici maddeleri izole eder.
Çapraz müdahaleden kaçınmak için istikrarlı bir arka plan sinyali sağlar.
3Hızlı yanıt süresi:
Membranın yüksek kütle transferi hızı, sensörün peracetik asit konsantrasyonundaki değişikliklere hızlı bir şekilde yanıt vermesini sağlar.
4Düşük bakım gereksinimleri:
Membranın koruyucu etkisi, elektrot kirliliğini ve kaybını azaltır ve sensörün kullanım ömrünü uzatır.
Genellikle günlük kullanım için otomatik kalibrasyon ve kendi kendine temizleme işlevlerine sahiptir.
5Geniş ölçüm aralığı:
Düşük konsantrasyondan (ppm seviyesi) yüksek konsantrasyona kadar peracetik asit tespit edebilir ve çeşitli uygulama gereksinimlerini karşılayabilir.
Avantajlar
1Yüksek hassasiyet ve istikrar:
Membran yöntemi, dış müdahaleyi etkili bir şekilde azaltır ve algının doğruluğunu ve uzun vadeli istikrarını artırır.
2Kimyasal korozyon direnci:
Sensör malzemesi genellikle perasetik asidin ve diğer dezenfektanların güçlü oksidleyici ortamına adapte olmak için korozyona dayanıklı malzemelerden yapılır.
3Düşük güç tüketimi tasarımı:
İki elektrot sisteminin basit bir tasarımı ve düşük enerji tüketimi vardır, bu da sürekli çevrimiçi izleme için uygundur.
4. Yerde kurmak ve çalıştırmak kolaydır:
Minyatürleştirilmiş tasarım ve plug-and-play fonksiyonu, çeşitli saha koşullarında kolayca dağıtılmasını sağlar.
5Esnek veri çıkışı:
Kontrol sistemi ile entegre edilmesi kolay olan birden fazla sinyal çıkış yöntemini (analog sinyal 4-20mA veya dijital iletişim protokolü gibi) destekler.
6Güçlü uyumluluk:
Çeşitli su kalitesi koşullarında (kanalizasyon, içme suyu, endüstriyel su gibi) kullanılabilir ve akış hızı ve basınç değişikliklerine karşı güçlü bir tolerans gösterir.
Özellikler
|
|
P10.1
|
| Gösterge |
Perasetik asit |
|
Uygulama
|
Deniz suyu da dahil olmak üzere her türlü su arıtma
İletişimsellik asitleri tolere edilir.
(örneğin şişe yıkama makinesi, CIP tesisleri)
Membran sistemi mekanik olarak dayanıklı.
Membran sistemi yüzey aktif maddelere (tensitlere) karşı son derece dirençlidir.
|
| Ölçüm sistemi |
Membranla kaplı, amperometrik 2 elektrot sistemi |
|
Elektronik
|
Analog versiyonu: - çıkış voltajı
- Galvanik olarak izole edilmemiş elektronik
- Analog iç veri işleme
- çıkış sinyali: analog (analog-out/analog)
Dijital versiyonu: - elektronik tamamen galvanik olarak izole edilmiştir
- dijital iç veri işleme
- çıkış sinyali: analog (analog-out/digital)
ya da
Dijital (dijital çıkış/dijital)
mA versiyonu: - akım çıkışı analog
- Galvanik olarak izole edilmemiş elektronik
- çıkış sinyali: analog (analog-out/analog)
|
|
Ölçüm aralığı hakkında bilgi
|
Bir sensörün gerçek eğimleri, nominal eğimlerin % 65 ila % 150 arasında üretimle ilgili olarak değişebilir.
Not: %100'den fazla bir eğimde ölçüm aralığı buna göre azaltılır.
(Örneğin: 150% eğim → belirtilen ölçüm aralığının 67%'i)
|
|
Doğruluk
Tekrarlanan koşullarda (25 °C, içme suyunda) tam ölçek değerinden kalibrasyondan sonra
|
Ölçüm aralığı 2000 mg/l: 400 mg/l <2%
1600 mg/l < 3%
|
|
Çalışma sıcaklığı
|
Su sıcaklığını ölçmek: 0... +45 °C
(ölçme suyunda buz kristalı yok)
|
| Çevre sıcaklığı: 0... +55 °C |
| Sıcaklık telafi |
Otomatik olarak, entegre bir sıcaklık sensörü ile
Aniden sıcaklık değişimlerinden kaçınmak gerekir.
Yanıt süresi t90: yaklaşık 8 dakika.
|
|
Maks. izin verilen çalışma basıncı
|
Savunma halkaları olmadan çalışmak:
- 0.5 bar.
- basınç dürtüleri ve/veya titreşim yok
|
|
Akış hücresindeki tutma halka ile çalışmak:
- 1.0 bar,
- basınç dürtüleri ve/veya titreşim yok (bakınız seçenek 1)
|
|
P10.1
|
| Akış hızı (Gelen akış hızı) |
Akış hücresinde yaklaşık olarak 15-30L/h (33 ¢ 66 cm/s), küçük akış hızı bağımlılığı verilir. |
| pH aralığı |
pH 1 ‡ pH 8 (Şekil ‡ TARAtec P9.3 ve P10.1'in pH'a karşı eğimine bakın, sayfa 8) |
|
Çıkış süresi
|
Ölçme aralığı 200 mg/L: İlk çalıştırma yaklaşık 3 saat.
Ölçme aralığı 2000 mg/L: İlk çalıştırma yaklaşık 1 saat
Ölçüm aralığı 20000 mg/L: İlk çalıştırma yaklaşık 30 dakika.
|
| Yanıt süresi |
T90: 10 °C'de yaklaşık 3,5 dakika
T90: 45 °C'de yaklaşık 1,5 dakika
|
| Sıfır Noktası Düzenlemesi |
Gerek yok. |
| Kalibrasyon |
Aygıtta, analitik belirleme yoluyla |
|
Müdahaleler
|
O3: ölçülen değeri büyük ölçüde arttırır
ClO2: ölçülen değeri arttırır
H2O2: ölçüm değerine çok az etki (PAA sinyalinin azalması)
|
| İletişimsellik asitlerinin etkisi |
Suyun %1'i sülfürik asit, %1'i nitrik asit veya %1'i fosforik asit ölçüm davranışını etkilemez. |
| Dezenfektan bulunmuyor |
En fazla 24 saat. |
|
Bağlantı
|
mV sürümü: 5 kutuplu M12, fişlenmiş flens
Modbus versiyonu: 5 kutuplu M12, fişlenmiş flens
4-20 mA versiyonu: 2 kutuplu terminal veya
5 kutuplu M12, fişlenmiş flens
|
|
Sensör kablosunun maksimum uzunluğu
(iç sinyali işleme bağlı olarak)
|
Analog |
< 30 m |
| Dijital |
> 30 m izin verilir
Kablo uzunluğu uygulamaya bağlıdır
|
| Koruma tipi |
5 kutuplu M12 fişleme flens: IP68
MA kapaklı 2 kutuplu terminal: IP65
|
| Malzeme |
Elastomer zarı, PVC-U, paslanmaz çelik 1.4571 |
|
Boyut
|
Çap: yaklaşık 25 mm
Uzunluk: mV sürümü yaklaşık 190 mm (analog sinyal işleme)
Yaklaşık 205 mm (dijital sinyal işleme)
Modbus versiyonu yaklaşık 205 mm
4-20 mA versiyonu yaklaşık 220 mm (2 kutuplı terminal)
Yaklaşık 190 mm (5 kutup-M12)
|
| Ulaşım |
+5... +50 °C (Sensör, elektrolit, membran kapağı) |
|
|
P10.1
|
|
Depolama
|
Sensör: kuru ve elektrolitsiz +5... +40 °C'de sınırsız |
|
Elektrolit: +5... +35 °C'de güneş ışığından korunmuş orijinal şişede
Min. 1 yıl veya belirtilen son kullanma tarihine kadar
|
|
Membran kapağı: orijinal ambalajda +5... +40 °C'de sınır yoktur
(kullanılmış zar kapakları saklanamaz)
|
|
Bakım
|
Ölçüm sinyalinin düzenli kontrolü, haftada en az bir kez
Aşağıdaki özellikler su kalitesine bağlıdır:
Membran kapağının değiştirilmesi: yılda bir kez
Elektrolit değişimi: her 3 - 6 ayda bir
|
|
|
|
|
Seçenek 1: Tutmak Yüzük
|
- Akış hücresinde > 0,5 bar basınçta çalışırken
- Döşeme, 29 x 23,4 x 2,5 mm, PETP
- Çukur için farklı pozisyonlar seçilebilir (istek üzerine)
|
|
Teknik veriler
1.P10.1 (Analog çıkış, analog iç Sinyal işleme)
Algılayıcı elektronik galvanik ile donatılmadığı için potansiyelsiz bir elektrik bağlantısı gereklidir.
|
|
Ölçme aralığı |
Karar |
Çıktı Çıktı direnci |
İsimsel eğim |
Voltaj kaynağı |
Bağlantı |
|
P10.1-20-M12
|
0...20 ppm
|
0,01 ppm
|
0...-2000 mV
1 kΩ
|
-100 mV/ppm
|
±5 - ±15 VDC
10 mA
|
Kabloların işlevi:
PIN1: ölçüm sinyali
PIN2: +U
PIN3: -U
PIN4: GND sinyali
|
| P10.1H-M12 |
0...200 ppm |
0.1 ppm |
-10 mV/ppm |
|
P10.1N-M12
|
5...2000 ppm
|
1 ppm
|
-1 mV/ppm
|
| P10.1L-M12 |
0.005...2 % (20000 ppm) |
0.001 %
(10 ppm)
|
-1000mV/%
(-0,1 mV/ppm)
|
| P10.1Up2000-M12 |
5...2000 ppm |
1 ppm |
0...+2000 mV
1 kΩ
|
+1 mV/ppm |
10 - 30 VDC
10 mA
|
5 kutuplu M12 fişlenme flens
Kabloların işlevi:
PIN1: ölçüm sinyali PIN2: +U
PIN3: Güç GND
PIN4: GND sinyali
PIN5: n.c.
|
|
P10.1Up5000-M12
|
50...5000 ppm
|
1 ppm
|
+0,4 mV/ppm
|
(Teknik değişikliklere tabi.)
2.P10.1 (analog) çıkış, dijital iç Sinyal işleme)
Analog çıkış / dijital
- Güç kaynağı sensörün içinde galvanik olarak izole edilmiş.
- Çıkış sinyali de galvanik olarak izole edilmiş, yani potansiyelsiz.
|
|
Ölçme aralığı |
Karar |
Çıktı Çıktı direnci |
İsimsel Eğim |
Güç tedarik |
Bağlantı |
| P10.1-20- An-M12 |
0...20 ppm |
0,01 ppm |
analog 0...-2 V
(max. -2,5 V)
|
-100 mV/ppm |
9-30 VDC
yaklaşık 20-56 mA
|
5 kutuplu M12 fişlenme flens
Kabloların işlevi:
PIN1: ölçüm sinyali PIN2: +U
PIN3: Güç GND
PIN4: GND sinyali
|
| P10.1H-An-M12 |
0...200 ppm |
0.1 ppm |
-10 mV/ppm |
| P10.1N-An-M12 |
5...2000 ppm |
1 ppm |
-1 mV/ppm |
| P10.1L-An-M12 |
0.005...2% (20000 ppm) |
0.001%
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| P10.1-20- Ap-M12 |
0...20 ppm |
0,01 ppm |
analog 0...+2 V
(max. +2,5 V)
|
-100 mV/ppm |
| P10.1H-Ap-M12 |
0...200 ppm |
0.1 ppm |
+10 mV/ppm |
| P10.1N-Ap-M12 |
5...2000 ppm |
1 ppm |
+1 mV/ppm |
| P10.1L-Ap-M12 |
0.005...2% (20000 ppm) |
0.001%
(10 ppm)
|
+1000 mV/%
(+0,1 mV/ppm)
|
(Teknik değişikliklere tabi.)
3.P10.1 (dijital) çıkış, dijital iç Sinyal işleme)
- Güç kaynağı sensörün içinde galvanik olarak izole edilmiş.
- Çıkış sinyali de galvanik olarak izole edilmiş, yani potansiyelsiz.
|
|
Ölçme aralığı |
Karar |
Çıkış
Çıkış direnci
|
Güç tedarik |
Bağlantı |
|
P10.1-20- M0c
|
0...20 ppm
|
0,01 ppm
|
Modbus RTU
Sensörde sonlandırma dirençleri yok.
|
9-30 VDC |
5 kutuplu M12 fişlenme flens
Kabloların işlevi:
PIN1: rezerve edilmiş
PIN2: +U
PIN3: Güç GND
PIN4: RS485B
PIN5: RS485A
|
| P10.1H-M0c |
0...200 ppm |
0.1 ppm |
| P10.1N-M0c |
5...2000 ppm |
1 ppm |
|
P10.1L-M0c
|
0.005...2% (20000 ppm) |
0.001%
(10 ppm)
|
(Teknik değişikliklere tabi.)
4.P10.1 4-20 mA (analog) çıkış, analog iç Sinyal işleme)
Algılayıcı elektronik galvanik ile donatılmadığı için potansiyelsiz bir elektrik bağlantısı gereklidir.
4.1Elektrikli Bağlantı: 2 direği terminal Klemp
|
|
Ölçme aralığı |
Karar |
Çıktı Çıktı direnci |
İsimsel eğim |
Voltaj kaynağı |
Bağlantı |
| P10.1MA20 |
0...20 ppm |
0,01 ppm |
Kalibre edilmemiş 4...20 mA
|
0,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V) RL 900Ω (30V)
|
2 kutuplu terminal
(2 x 1 mm2)
Önerilen:
Yuvarlak kablo
φ4 mm
|
| P10.1MA-200 |
0...200 ppm |
0.1 ppm |
0.08 mA/ppm |
| P10.1MA-500 |
5...500 ppm |
1 ppm |
0.032 mA/ppm |
| P10.1MA-2000 |
5...2000 ppm |
1 ppm |
0.008 mA/ppm |
| P10.1MA-5000 |
50...5000 ppm |
1 ppm |
0.0032 mA/ppm |
| P10.1MA-2% |
0.005... %2
(20000 ppm) |
0.001 %
(10 ppm) |
8.0 mA/%
(0.0008 mA/ppm)
|
| P10.1MA-5% |
0.05...5 %
(50000 ppm) |
0.01 %
(100 ppm) |
3.2 mA/%
(0.00032 mA/ppm)
|
(Teknik değişikliklere tabi.)
4.2Elektrikli Bağlantı: 5 direği M12 Plug-on Flanş
|
|
Ölçme aralığı |
Karar |
Çıktı Çıktı direnci |
İsimsel eğim |
Voltaj kaynağı |
Bağlantı |
| P10.1MA20-M12 |
0...20 ppm |
0,01 ppm |
Kalibre edilmemiş 4...20 mA
|
0,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V)... RL 900Ω (30V)
|
5 kutuplu M12 fişlenmiş flens
Kabloların işlevi:
PIN1: n. c.
PIN2: +U
PIN3: -U
PIN4: n c.
|
| P10.1MA-200-M12 |
0...200 ppm |
0.1 ppm |
0.08 mA/ppm |
| P10.1MA-500-M12 |
5...500 ppm |
1 ppm |
0.032 mA/ppm |
| P10.1MA-2000-M12 |
5...2000 ppm |
1 ppm |
0.008 mA/ppm |
| P10.1MA-5000-M12 |
50...5000 ppm |
1 ppm |
0.0032 mA/ppm |
| P10.1MA-2%-M12 |
0.005... %2
(20000 ppm) |
0.001 %
(10 ppm) |
8.0 mA/%
(0.0008 mA/ppm)
|
| P10.1MA-5%-M12 |
0.05...5 %
(50000 ppm) |
0.01 %
(100 ppm) |
3.2 mA/%
(0.00032 mA/ppm)
|
(Teknik değişikliklere tabi.)
Yedek Parçalar
| Türü |
Membran şapka |
Elektrolit |
Emery |
O-Yüzük |
|
P10.1
Hayır: - P10.1L
- P10.1MA-2%
- P10.1MA-5%
|
M10.3N
Sanat 11057 |
EPS9H/W, 100 ml
11025 numaralı madde
|
S2
Sanat N: 11906 |
20 x 1,5 silikon
Sanat N: 11803 |
|
P10.1L
P10.1MA-2%
P10.1MA-% 5
|
EPS9L/W, 100 ml
Madde 11024
|
(Teknik değişikliklere tabi.)
