Su arıtma etkisinin izlenmesi: Ozon, su arıtma proseslerinde, özellikle içme suyu, endüstriyel su, atık su arıtma vb. alanlarda yaygın olarak kullanılan güçlü bir oksidandır. Ozon, sudaki bakteri, virüs ve algler gibi patojenik mikroorganizmaları etkili bir şekilde öldürebilir ve oksitleyebilir Sudaki organik kirleticiler, koku maddeleri ve renk. Bu nedenle sudaki ozon konsantrasyonunun izlenmesi, su arıtmanın etkisinin sağlanmasına yardımcı olur.
Güvenlik ve sağlık hususları: Ozonun su kalitesi üzerinde önemli bir iyileştirme etkisi olmasına rağmen, yüksek ozon konsantrasyonları insan sağlığına ve çevreye zararlı olabilir. Sudaki aşırı ozon konsantrasyonu, özellikle ozon içme suyunda kalırsa insan vücudu için toksik olabilir. Bu nedenle ozon konsantrasyonunun izlenmesi, ozon konsantrasyonunun güvenli bir aralıkta olmasını sağlayabilir ve aşırı kalıntıyı önleyebilir.
Ozon tüketim oranının izlenmesi: Su arıtma sırasında ozon tüketimi, sudaki organik madde, amonyak nitrojen veya diğer kimyasallar gibi su kalitesinden etkilenecektir. Sudaki ozon konsantrasyonu izlenerek ozon tüketimi değerlendirilebilir ve ozonun etkin kullanımını sağlamak ve israfı önlemek için dozaj ayarlanabilir.
Çevre düzenlemesi: Ozon, özellikle çevre koruma gereksinimlerinin katı olduğu alanlarda, su arıtma sürecinde önemli bir dezenfektandır. Sudaki ozon konsantrasyonunun izlenmesi, düzenlemelere ve çevre koruma standartlarına uygunluğu sağlayabilir. Örneğin, ABD EPA ve diğer düzenleyici kurumlar bazen su kalitesi üzerindeki dezenfeksiyon etkisini garanti altına almak ve ekolojik çevre üzerindeki olumsuz etkilerden kaçınmak için ozon kalıntılarının izlenmesini şart koşmaktadır.
Su arıtma teknolojisi optimizasyonu: Sudaki ozon konsantrasyonunun düzenli olarak test edilmesiyle su arıtma sisteminin çalışması optimize edilebilir ve ozon ilavesi ve temas süresi iyileştirilebilir, böylece dezenfeksiyon verimliliği artırılabilir ve işletme maliyetleri azaltılabilir. Verilerin izlenmesi potansiyel sorunların belirlenmesine veya sistem yapılandırmasının optimize edilmesine yardımcı olabilir.

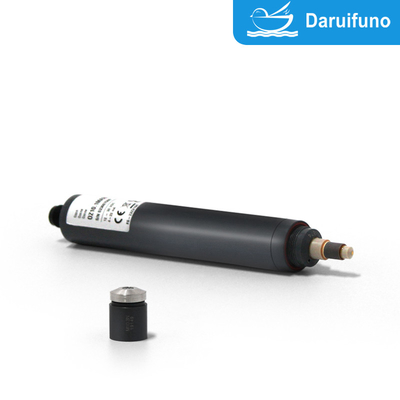

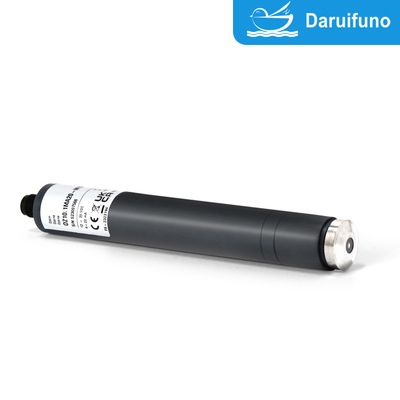

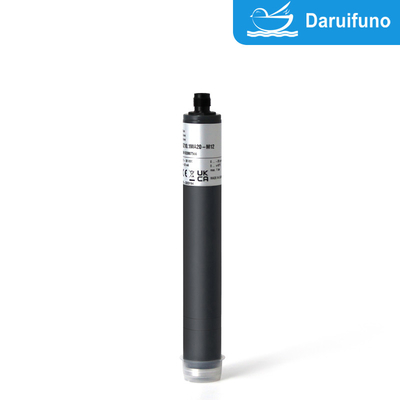

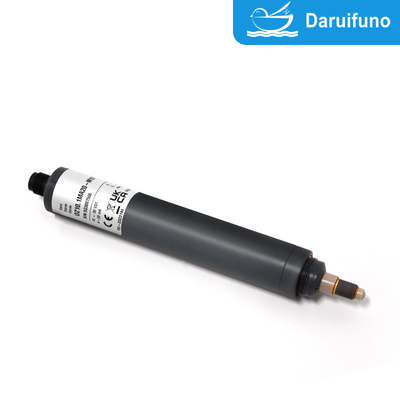

Deniz suyu dahil tüm su arıtımında kullanılan iki elektrotlu amperometrik ozon sensörü 10.1. Musluk suyu, deiyonize su, RO-ters ozmoz membran sistemi gibi mekanik direnç vardır ve membran sistemi yüzey aktif maddelere karşı güçlü bir dirence sahiptir.
Amper film ozon sensörünün fonksiyonel özellikleri arasında sudaki ozon konsantrasyonunu doğru bir şekilde ölçebilen yüksek hassasiyet ve hızlı yanıt bulunur. Avantajları, çeşitli su kalitesi ortamlarına uygun, güçlü anti-parazit özelliği ve uzun hizmet ömrüdür. Su kalitesi güvenliğini sağlamak için içme suyu ve endüstriyel su arıtımına uygundur.
|
OZ10.1
|
|
Depolamak
|
Sensör: +5 … +40 °C'de kuru ve elektrolitsiz limitsiz |
|
Elektrolit: Güneş ışığından korunan orijinal şişede +5 … +35 °C min. 1
yıl veya belirtilen EXP Tarihine kadar
|
|
Membran kapak: orijinal ambalajında +5 … +40 °C'de limitsiz
(kullanılmış membran kapaklar saklanamaz)
|
|
Bakım
|
Ölçüm sinyalinin düzenli kontrolü, min. haftada bir
Aşağıdaki özellikler su kalitesine bağlıdır:
Membran kapağının değiştirilmesi: yılda bir kez (su kalitesine bağlı olarak)
Elektrolit değişimi: her 3 - 6 ayda bir
|
|
|
|
Seçenek 1:
Tutma halkası
|
- Akış hücresinde >0,5 bar basınçla çalışırken
- Tutma halkasının boyutları 29 x 23,4 x 2,5 mm, yarıklı, PETP
- Kanal için farklı pozisyonlar seçilebilir (talep üzerine)
|
|
|
Teknik Veriler
1. OZ10.1 (Analog çıkış, analog dahili sinyal işleme)
Sensör elektroniği galvanik izolasyonla donatılmadığından potansiyelsiz bir elektrik bağlantısı gereklidir.
| |
Ölçme menzil
içinde ppm
|
Çözünürlük
içinde ppm
|
Çıkış
Çıkış
rezistans
|
Nominal
eğim
içinde mV/ppm
|
Gerilim
tedarik
|
Bağlantı |
| OZ10.1H-M12 |
0,005…2,000 |
0,001 |
0…-2000mV
1 kΩ
|
- 1000 |
±5 - ±15 VDC
10 mA
|
5 kutuplu M12 geçmeli flanş
Tellerin işlevi:
PIN1: ölçüm sinyali
PIN2: +U
PIN3: -U
PIN4: GND sinyali
PIN5: nc
|
| OZ10.1N-M12 |
0,05…20,00 |
0,01 |
- 100 |
| OZ10.1HUp-M12 |
0,005…2,000 |
0,001 |
0…+2000mV
1 kΩ
|
+1000 |
10 - 30 VDC
10 mA
|
5 kutuplu M12 geçmeli flanş
Tellerin işlevi:
PIN1: ölçüm sinyali
PIN2: +U
PIN3: güç GND
PIN4: GND sinyali
PIN5: nc
|
| OZ10.1Up-M12 |
0,05…20,00 |
0,01 |
+100 |
(Teknik değişikliklere tabidir!)
2. OZ10.1 (analog çıkış, dijital dahili sinyal işleme)
analog çıkış / dijital
- Güç kaynağı sensörün içinde galvanik olarak yalıtılmıştır.
- Çıkış sinyali de galvanik olarak izole edilmiştir, yani potansiyelsizdir.
| |
Ölçme
menzil
içinde ppm
|
Çözünürlük
içinde ppm
|
Çıkış
Çıkış rezistans
|
Nominal
Eğim
içinde mV/ppm
|
Güç kaynağı |
Bağlantı |
| OZ10.1H-An-M12 |
0,005…2,000 |
0,001 |
analog
0…-2V
(maks. -2,5 V)
1 kΩ
|
- 1000 |
9-30 VDC
yaklaşık. 20-56 mA
|
5 kutuplu M12 fişi
flanş
Tellerin işlevi:
PIN1: ölçüm sinyali
PIN2: +U
PIN3: güç GND
PIN4: GND sinyali
PIN5: nc
|
| OZ10.1N-An-M12 |
0,05…20,00 |
0,01 |
- 100 |
| OZ10.1H-Ap-M12 |
0,005…2,000 |
0,001 |
analog
0…+2V
(maks. +2,5 V)
1 kΩ
|
+1000 |
| OZ10.1N-Ap-M12 |
0,05…20,00 |
0,01 |
+100 |
(Teknik değişikliklere tabidir!)
3. OZ10.1 (dijital çıkış, dijital sinyal işleme)
-Güç kaynağı sensörün içinde galvanik olarak izole edilmiştir.
-Çıkış sinyali de galvanik olarak izole edilmiştir, yani potansiyelsizdir.
|
Ölçme
menzil
içinde ppm
|
Çözünürlük
içinde ppm
|
Çıkış
Çıkış direnci
|
Güç kaynağı |
Bağlantı |
| OZ10.1H-M0c |
0,005…2,000 |
0,001 |
Modbus RTU
Sensörde sonlandırma direnci yoktur.
|
9-30 VDC
yaklaşık. 20-56 mA
|
5 kutuplu M12 geçmeli flanş
Tellerin işlevi:
PIN1: ayrılmış
PIN2: +U
PIN3: güç GND
PIN4: RS485B
PIN5: RS485A
|
| OZ10.1N-M0c |
0,05…20,00 |
0,01 |
(Teknik değişikliklere tabidir!)
4. OZ10.1 4-20 mA (analog çıkış, analog dahili sinyal işleme)
Sensör elektroniği galvanik izolasyonla donatılmadığından potansiyelsiz bir elektrik bağlantısı gereklidir.
4.1 Elektrik bağlantısı: 2 kutuplu terminal kelepçesi
| |
Ölçme
menzil
içinde ppm
|
Çözünürlük N
içinde ppm
|
Çıkış
Çıkış
rezistans
|
Nominal
eğim
içinde mA/ppm
|
Gerilim
tedarik
|
Bağlantı |
| OZ10.1MA0.5 |
0,005…0,500 |
0,001 |
4…20 mA
kalibre edilmemiş
|
32.0 |
12…30 VDC
RL 50Ω…RL 900Ω
|
2 kutuplu terminal
(2 x 1 mm²)
Tavsiye edilen:
Yuvarlak kablo
4mm
2 x 0,34 mm²
|
| OZ10.1MA2 |
0,005…2,000 |
0,001 |
8.0 |
| OZ10.1MA5 |
0,05…5,00 |
0,01 |
3.2 |
| OZ10.1MA10 |
0,05…10,00 |
0,01 |
1.6 |
| OZ10.1MA20 |
0,05…20,00 |
0,01 |
0,8 |
(Teknik değişikliklere tabidir!)
4.2 Elektrik bağlantısı: 5 kutuplu M12 geçmeli flanş
|
Ölçme
menzil
içinde ppm
|
Çözünürlük
içinde ppm
|
Çıkış
Çıkış
rezistans
|
Nominal
eğim
içinde mA/ppm
|
Gerilim
tedarik
|
Bağlantı |
| OZ10.1MA0.5-M12 |
0,005…0,500 |
0,001 |
4…20 mA
kalibre edilmemiş
|
32.0 |
12…30 VDC
RL 50Ω…RL 900Ω
|
5 kutuplu M12
geçmeli flanş
Tellerin işlevi:
PIN1: nc
PIN2: +U
PIN3: -U
PIN4: yok.
PIN5: nc
|
| OZ10.1MA2-M12 |
0,005…2,000 |
0,001 |
8.0 |
| OZ10.1MA5-M12 |
0,05…5,00 |
0,01 |
3.2 |
| OZ10.1MA10-M12 |
0,05…10,00 |
0,01 |
1.6 |
| OZ10.1MA20-M12 |
0,05…20,00 |
0,01 |
0,8 |
(Teknik değişikliklere tabidir!)
Kıyamamak Parçalar
| Tip |
Membran kapağı |
Elektrolit |
Zımpara |
O-halkası |
| Tüm OZ10.1 için |
M10.3N
Sanat. HAYIR. 11057
|
EOZ7/W, 100 ml
Sanat. HAYIR. 11102 |
S2
Sanat. HAYIR. 11906
|
20x1,5 silikon
Sanat. HAYIR. 11803
|
(Teknik değişikliklere tabidir!)
